On le retrouve notamment pour distribuer l’alimentation entre des disjoncteurs, des interrupteurs différentiels ou d’autres équipements compatibles.
Mais à quoi sert exactement un peigne électrique ? Quelle différence entre peigne horizontal, vertical, monophasé ou tétrapolaire ? Et pourquoi est-il préférable à une succession de petits fils de pontage ?
Voici l’essentiel à connaître.

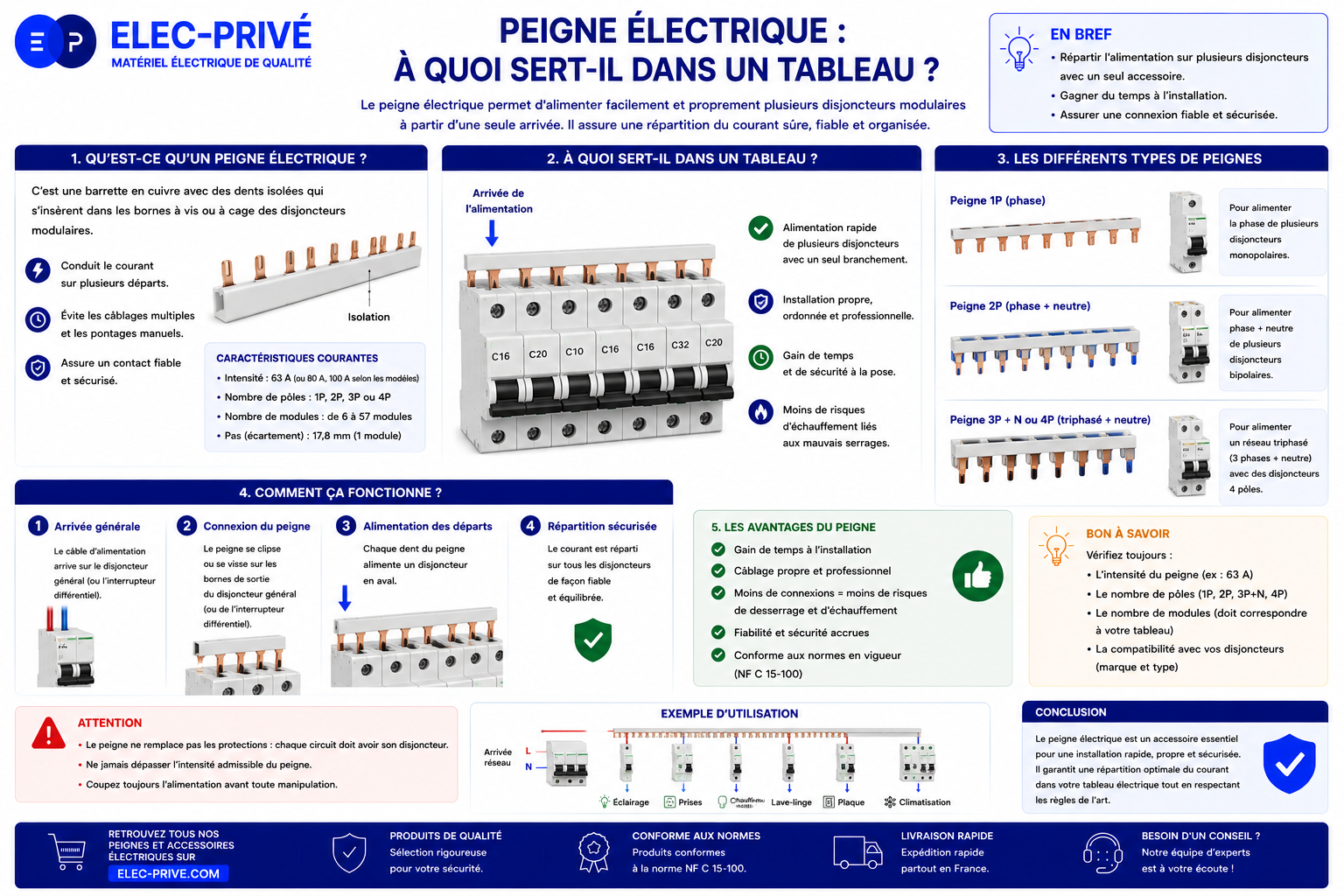

Qu’est-ce qu’un peigne électrique ?
Un peigne électrique est un conducteur préfabriqué comportant plusieurs dents ou broches espacées selon le pas des appareils modulaires.
Il est conçu pour venir se connecter directement dans les bornes des équipements du tableau.
Son rôle principal est de répartir l’alimentation électrique entre plusieurs appareils.
Dans un tableau monophasé, il peut par exemple distribuer :
la phase
et
le neutre
vers plusieurs disjoncteurs d’une même rangée.
Pourquoi l’appelle-t-on “peigne” ?
Son nom vient simplement de sa forme.
Il est constitué d’une barre conductrice avec plusieurs dents ou broches alignées, ce qui rappelle les dents d’un peigne.
Chaque dent vient alimenter un appareil modulaire compatible.
À quoi sert un peigne électrique dans un tableau ?
Le peigne permet principalement de :
distribuer l’alimentation à plusieurs disjoncteurs ;
éviter une multiplication de petits fils de pontage ;
améliorer la régularité du câblage ;
faciliter le montage du tableau ;
rendre l’installation plus lisible ;
limiter le nombre de conducteurs sous certaines bornes lorsque le système est prévu pour cela.
Il permet donc d’obtenir une distribution plus propre et plus structurée.
Peigne électrique ou fils de pontage : quelle différence ?
Avant l’utilisation généralisée des peignes, il était courant de relier plusieurs disjoncteurs avec des morceaux de fil.
Cette méthode peut devenir encombrante et moins lisible.
Le peigne offre plusieurs avantages :
moins de fils visibles
répartition régulière
câblage plus rapide
meilleure organisation du tableau
compatibilité prévue par le fabricant
Le peigne ne doit toutefois être utilisé que sur des appareils et dans des configurations compatibles.
Qu’est-ce qu’un peigne horizontal ?
Le peigne horizontal distribue l’alimentation sur une même rangée.
C’est le modèle le plus courant dans les tableaux électriques domestiques.
Il peut par exemple alimenter plusieurs disjoncteurs placés à la suite d’un interrupteur différentiel.
Schéma simplifié :
Interrupteur différentiel → peigne horizontal → disjoncteur 1 → disjoncteur 2 → disjoncteur 3…
Il existe différentes longueurs, par exemple pour :
13 modules
18 modules
ou d’autres formats selon les gammes.
Qu’est-ce qu’un peigne vertical ?
Le peigne vertical permet de distribuer l’alimentation entre plusieurs rangées du tableau.
Il peut notamment servir à alimenter plusieurs interrupteurs différentiels ou plusieurs groupes de protections depuis une arrivée commune, selon le système prévu par le fabricant.
Il évite alors d’utiliser plusieurs câbles de liaison entre les rangées.
Le peigne vertical est particulièrement pratique dans les tableaux à plusieurs rangées.
Peigne monophasé : comment fonctionne-t-il ?
Dans un tableau monophasé, le peigne distribue généralement :
Phase
et
Neutre
vers plusieurs disjoncteurs.
Selon le système, les dents de phase et de neutre peuvent être alternées.
Il existe notamment des peignes dits :
phase + neutre
ou
1P+N
adaptés aux disjoncteurs domestiques correspondants.
Il faut impérativement respecter le sens et le schéma de raccordement indiqués par le fabricant.
Peigne tétrapolaire : à quoi sert-il ?
Dans une installation triphasée, un peigne tétrapolaire peut distribuer :
L1
L2
L3
et
N
Il est utilisé dans certaines configurations de tableaux triphasés.
Ce type de peigne est plus complexe qu’un peigne monophasé et doit être choisi en fonction du type d’appareils raccordés.
Il ne faut pas l’utiliser sans vérifier :
la compatibilité des équipements ;
le pas des bornes ;
le nombre de pôles ;
le schéma de distribution ;
les caractéristiques du fabricant.
Quelle intensité peut supporter un peigne électrique ?
La capacité dépend du modèle.
On trouve par exemple des peignes annoncés pour :
63A
ou d’autres intensités selon les systèmes.
Le choix du peigne doit être compatible avec le courant susceptible de le traverser.
Il faut également tenir compte :
du calibre de l’interrupteur différentiel ;
du calibre du dispositif en amont ;
du nombre de circuits ;
du système de répartition ;
des caractéristiques du fabricant.
On ne choisit donc pas un peigne uniquement parce qu’il “rentre” dans les bornes.
Peut-on couper un peigne électrique ?
Certains peignes sont sécables ou découpables.
Ils peuvent être raccourcis afin de s’adapter au nombre réel d’appareils présents dans la rangée.
Mais cette opération doit être réalisée uniquement lorsque le fabricant l’autorise.
Il faut ensuite :
respecter la zone de coupe prévue ;
protéger l’extrémité si nécessaire ;
utiliser les embouts ou accessoires prévus ;
éviter toute partie conductrice accessible.
Une découpe mal réalisée peut créer un risque de contact ou de court-circuit.
À quoi servent les embouts de peigne ?
Les embouts de protection servent à isoler les extrémités conductrices du peigne.
Ils permettent notamment d’éviter qu’une partie métallique reste accessible après découpe.
Selon les gammes, ces embouts peuvent être indispensables pour conserver un niveau de sécurité et de finition correct.
Il faut utiliser les accessoires compatibles avec le peigne concerné.
Le peigne remplace-t-il tous les câbles du tableau ?
Non.
Le peigne sert uniquement à certaines fonctions de répartition.
Il ne remplace pas :
les conducteurs d’arrivée ;
les départs vers les circuits ;
les conducteurs de terre ;
certains câbles de liaison ;
les connexions spécifiques à certains appareils.
Il fait donc partie du système de distribution, mais ne remplace pas l’ensemble du câblage.
Peut-on alimenter un interrupteur différentiel avec un peigne ?
Oui, selon les gammes et les systèmes.
Certains fabricants proposent des peignes ou solutions de répartition permettant d’alimenter directement plusieurs interrupteurs différentiels ou groupes de disjoncteurs.
On retrouve notamment des systèmes de :
peigne horizontal
peigne vertical
peigne tête de groupe
répartition optimisée
Le système utilisé doit être entièrement compatible avec les appareils concernés.
Qu’est-ce qu’un peigne tête de groupe ?
Un peigne tête de groupe permet d’alimenter un groupe d’appareils à partir d’une protection placée en tête.
Dans certaines gammes, il est conçu pour faciliter la liaison entre un interrupteur différentiel et les disjoncteurs qui suivent.
L’objectif est de simplifier le câblage et d’éviter des liaisons supplémentaires.
Il existe des versions spécifiques selon :
le nombre de pôles ;
la gamme ;
le type de bornes ;
l’architecture du tableau.
Peigne à broches ou peigne à fourches : quelle différence ?
Il existe plusieurs formes de connexion.
Peigne à broches
Les dents sont de forme droite et cylindrique ou plate selon les modèles.
Peigne à fourches
Les dents ont une forme de fourche destinée à certains types de bornes.
Ces deux systèmes ne sont pas automatiquement interchangeables.
Il faut respecter le type de borne des appareils.
Tous les peignes sont-ils compatibles avec tous les disjoncteurs ?
Non.
C’est une erreur fréquente.
Deux peignes peuvent sembler identiques mais présenter des différences de :
pas ;
forme des dents ;
position phase/neutre ;
section ;
largeur ;
nombre de pôles ;
compatibilité avec les bornes ;
système de répartition.
Il faut donc vérifier les tableaux de compatibilité ou la documentation du fabricant.
Peut-on mélanger les marques ?
Ce n’est pas une bonne idée sans validation explicite.
Les systèmes de peignes sont souvent conçus pour fonctionner avec une gamme précise d’appareils.
Même si l’espacement semble identique, la compatibilité mécanique et électrique n’est pas garantie.
Il est préférable d’utiliser :
peigne + disjoncteurs + interrupteurs différentiels
issus d’un système compatible et validé par le fabricant.
Comment reconnaître un peigne phase + neutre ?
Un peigne phase + neutre comporte généralement deux conducteurs distincts.
Selon les modèles, ils peuvent être identifiés par :
L
et
N
ou par une disposition alternée des dents.
Certains modèles utilisent également des couleurs ou des marquages spécifiques.
Il faut respecter strictement le sens de montage.
Une inversion de phase et de neutre peut provoquer un mauvais raccordement du tableau.
Comment reconnaître un peigne triphasé ?
Un peigne triphasé comporte plusieurs voies correspondant aux différentes phases, et éventuellement au neutre.
On peut retrouver :
L1
L2
L3
N
selon le modèle.
Le schéma doit être lu avant installation afin de comprendre la séquence des broches.
Faut-il utiliser un peigne avec des bornes automatiques ?
Certaines gammes sont spécifiquement conçues pour fonctionner avec des bornes automatiques, tandis que d’autres utilisent des bornes à vis.
Il existe aussi des systèmes mixtes selon les fabricants.
Le type de peigne doit donc correspondre au système de raccordement de l’appareil.
Un peigne pour bornes automatiques n’est pas nécessairement compatible avec une borne à vis, et inversement.
Pourquoi le peigne chauffe-t-il ?
Un peigne ou une connexion qui chauffe peut indiquer un problème.
Les causes possibles incluent :
mauvais serrage ;
mauvais contact ;
surcharge ;
peigne mal engagé ;
incompatibilité mécanique ;
borne détériorée ;
dimensionnement incorrect.
Un échauffement anormal doit être contrôlé rapidement.
Une odeur de brûlé, une déformation ou des traces noires imposent de ne plus utiliser normalement le circuit concerné avant vérification.
Peut-on mettre plusieurs fils avec un peigne dans la même borne ?
Cela dépend du système.
Certaines bornes sont prévues pour accepter un peigne et un conducteur dans des emplacements distincts.
D’autres ne le permettent pas.
Il ne faut jamais ajouter plusieurs conducteurs sous une borne simplement parce qu’ils semblent tenir mécaniquement.
Il faut respecter la capacité de connexion indiquée par le fabricant.
Le peigne améliore-t-il la sécurité ?
Un peigne correctement choisi et correctement installé peut contribuer à une distribution plus propre et plus fiable.
Il peut notamment :
limiter les liaisons improvisées ;
réduire le nombre de fils de pontage ;
améliorer la régularité des connexions ;
faciliter le repérage ;
réduire certains risques de mauvais câblage.
Mais il n’améliore la sécurité que s’il est compatible, correctement dimensionné et correctement raccordé.
Le peigne change-t-il le calibre des disjoncteurs ?
Non.
Le peigne distribue l’alimentation, mais chaque disjoncteur conserve son propre calibre.
On peut par exemple avoir sous un même peigne :
C10
C16
C20
C32
si la configuration du tableau le permet.
Le peigne n’impose pas que tous les disjoncteurs aient le même calibre.
Le peigne change-t-il le nombre maximal de circuits ?
Non.
Le nombre de circuits placé sous un interrupteur différentiel dépend des règles applicables au tableau, pas du peigne lui-même.
Le peigne est un moyen de distribution.
Il ne permet pas de contourner les règles relatives :
au nombre de circuits ;
au calibre de l’interrupteur différentiel ;
à la répartition des charges ;
aux prescriptions de la NF C 15-100.
Exemple simple dans un tableau électrique
Prenons une rangée composée de :
Interrupteur différentiel 63A – 30 mA
Disjoncteur 10A – éclairage
Disjoncteur 20A – prises
Disjoncteur 20A – lave-vaisselle
Disjoncteur 2A – VMC
Un peigne compatible peut distribuer la phase et le neutre aux différents disjoncteurs de la rangée.
Cette solution est plus propre qu’une succession de fils de pontage.
Exemple de peigne vertical
Dans un tableau à trois rangées, un peigne vertical compatible peut alimenter :
Interrupteur différentiel rangée 1
Interrupteur différentiel rangée 2
Interrupteur différentiel rangée 3
Cela permet de distribuer l’alimentation entre les rangées avec un système prévu pour cet usage.
Là encore, la compatibilité avec la gamme est essentielle.
Tableau récapitulatif
Type de peigneFonction principale
Peigne horizontalDistribue l’alimentation sur une rangée
Peigne verticalDistribue l’alimentation entre plusieurs rangées
Peigne 1P+NDistribution phase + neutre en monophasé
Peigne triphaséDistribution entre plusieurs phases
Peigne 3P+N / 4PDistribution triphasée avec neutre selon système
Peigne tête de groupeAlimente un groupe de protections
Peigne sécablePeut être raccourci selon les instructions du fabricant
Les erreurs à éviter
Lors de l’installation d’un peigne électrique, plusieurs erreurs sont fréquentes.
Utiliser un peigne d’une autre gamme sans vérifier la compatibilité.
Couper un peigne sans remettre la protection d’extrémité.
Inverser phase et neutre.
Utiliser un peigne prévu pour des bornes différentes.
Surcharger le peigne au-delà de ses caractéristiques.
Ajouter plusieurs conducteurs sous une borne non prévue pour cela.
Monter un peigne mal engagé dans les bornes.
Mélanger des appareils sans validation du fabricant.
Le peigne doit être considéré comme un élément technique du système de distribution, et non comme un simple accessoire mécanique.
En résumé : à quoi sert un peigne électrique ?
Le peigne électrique permet de distribuer l’alimentation de manière propre et régulière entre plusieurs appareils modulaires d’un tableau électrique.
Il peut servir à relier :
plusieurs disjoncteurs sur une même rangée ;
plusieurs interrupteurs différentiels entre différentes rangées ;
des circuits monophasés ou triphasés selon le type de peigne.
Ses principaux avantages sont :
câblage plus propre
montage plus rapide
meilleure lisibilité
répartition régulière
moins de fils de pontage
Mais il faut impérativement choisir un peigne compatible avec les appareils, le nombre de pôles, le type de bornes et l’intensité de l’installation.
⚠️ Important : sécurité électrique
Toute intervention à l’intérieur d’un tableau électrique présente des risques d’électrisation, d’électrocution, de court-circuit, d’arc électrique et d’incendie.
Un peigne doit être correctement dimensionné, correctement engagé dans les bornes et compatible avec les appareils utilisés. N’utilisez jamais un peigne simplement parce qu’il semble mécaniquement compatible.
Respectez les prescriptions applicables, notamment celles de la NF C 15-100, ainsi que les notices, tableaux de compatibilité et recommandations des fabricants.
Les informations présentées dans cet article ont une vocation informative et ne remplacent pas l’étude d’une installation réelle. En cas de doute ou pour toute intervention dans le tableau, faites appel à un électricien qualifié.
