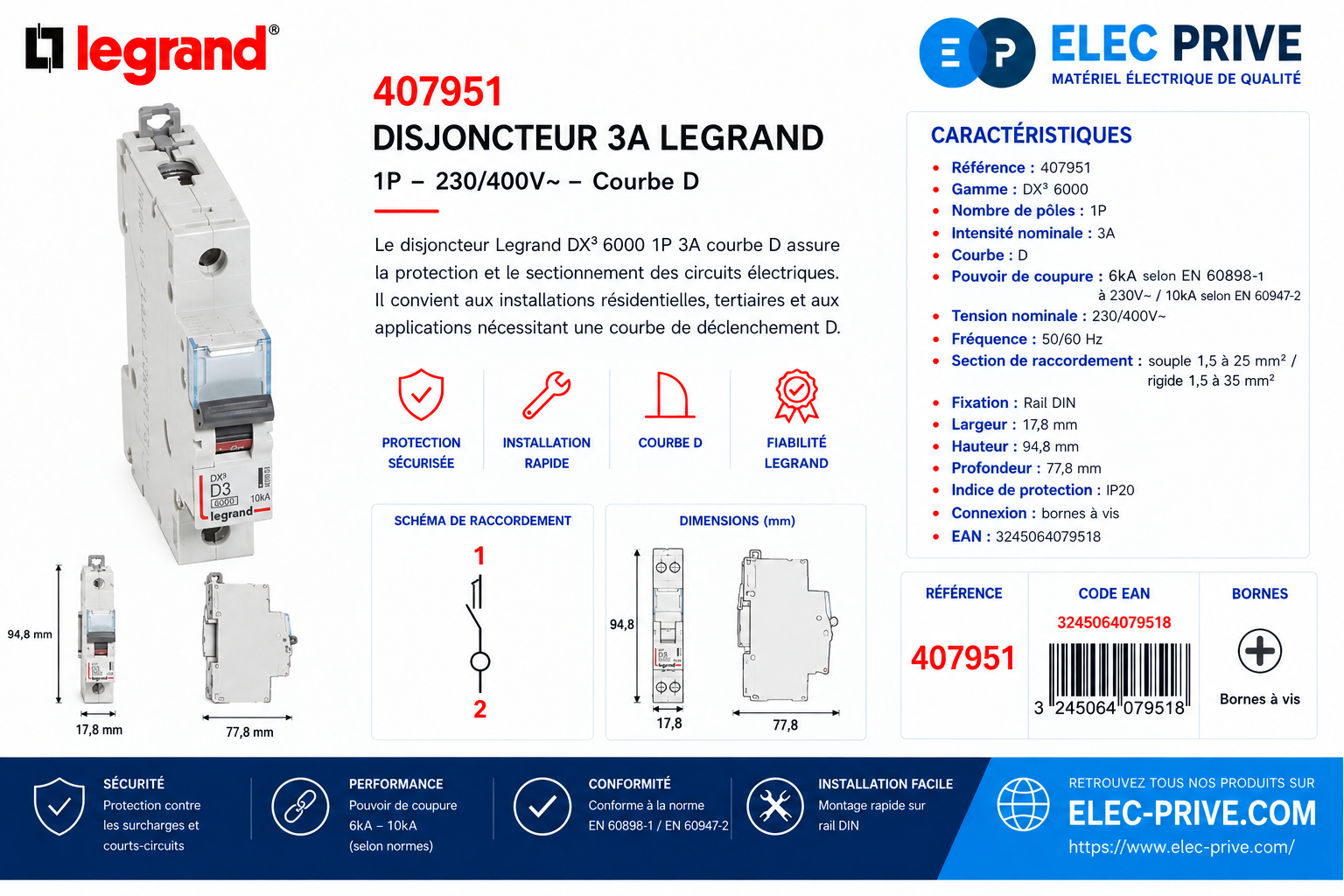

Le disjoncteur Legrand DX³ 6000 3A courbe D est un disjoncteur modulaire unipolaire destiné à la commande, à la protection et au sectionnement des circuits électriques. Compact avec seulement 1 module, il est adapté aux installations électriques nécessitant une protection magnétothermique fiable et un encombrement réduit dans le tableau électrique.
Ce disjoncteur DX³ fonctionne sous une tension de 230V~ à 400V~ et dispose d'un pouvoir de coupure de 6 kA. Sa courbe de déclenchement D convient notamment aux circuits présentant des courants d'appel importants.
Caractéristiques techniques
Marque : Legrand
Gamme : DX³ 6000
Références : 407951 / 407965
Type : disjoncteur modulaire magnétothermique
Nombre de pôles : 1P
Intensité nominale : 3 A
Courbe de déclenchement : D
Tension d'utilisation : 230V~ à 400V~
Pouvoir de coupure : 6000 A / 6 kA
Largeur : 1 module
Raccordement : bornes à vis
Arrivée : haute
Départ : bas
Indice de protection des bornes : IP20
Montage : tableau électrique sur rail DIN
Compatible avec les auxiliaires et accessoires DX³
Protection et sectionnement des circuits électriques
Le Legrand DX³ 6000 assure la protection des circuits contre les surcharges et les courts-circuits. Sa technologie magnétothermique permet de protéger efficacement les conducteurs et les équipements raccordés au circuit.
La courbe D est conçue pour accepter des courants d'appel momentanés plus élevés que les courbes B ou C. Elle peut notamment être utilisée sur certains circuits comportant des équipements présentant un courant de démarrage important, sous réserve du respect des caractéristiques de l'installation.
Le disjoncteur bénéficie d'une coupure pleinement apparente, permettant d'identifier clairement l'état du dispositif.
Arrivée haute et départ bas à vis
Ce modèle dispose d'une arrivée haute et d'un départ bas par bornes à vis, permettant un raccordement classique dans le tableau électrique.
Les bornes sont protégées contre les contacts directs avec un indice IP20. L'appareil est également prévu pour recevoir différents auxiliaires et accessoires de la gamme DX³.
Compatibilité avec les peignes HX³
Le disjoncteur peut être associé aux systèmes de peignes HX³ optimisés universels unipolaires, pour phase ou neutre, ainsi qu'aux peignes HX³ traditionnels pour bornes à vis.
Cette compatibilité facilite la réalisation de tableaux électriques modulaires et permet d'organiser plus efficacement les différents départs électriques.
Les avantages pour l'installation
Le disjoncteur Legrand DX³ est équipé de 2 griffes d'accrochage. Cette conception facilite notamment le remplacement d'un disjoncteur situé au milieu d'une rangée peignée, sans avoir à déconnecter les autres appareils présents sur la rangée.
Son format 1 module permet également d'optimiser l'espace disponible dans le tableau électrique.
Les avantages pour l'utilisation
Le DX³ dispose d'un porte-étiquette permettant d'identifier rapidement le circuit protégé.
La manette fournit également une indication visuelle immédiate de l'état du disjoncteur avec un repérage ON/OFF en vert et rouge, facilitant le contrôle du tableau électrique.
Une gamme adaptée aux installations résidentielles et tertiaires
La gamme Legrand DX³ rassemble des disjoncteurs modulaires conçus pour répondre aux besoins de nombreuses installations électriques, notamment dans le résidentiel, le petit tertiaire et le grand tertiaire.
Selon les modèles, la gamme propose des pouvoirs de coupure allant de 6 kA à 50 kA, permettant de répondre à différentes configurations d'installation.
La gamme comprend également des disjoncteurs différentiels, interrupteurs différentiels, auxiliaires de déclenchement à distance et blocs différentiels adaptables.
Installation et sécurité électrique
Le choix d'un disjoncteur doit être effectué en fonction des caractéristiques réelles de l'installation : section des conducteurs, courant admissible, puissance des équipements, régime de neutre, courant de court-circuit présumé et exigences applicables.
⚠️ Important : toute installation ou modification d'un circuit électrique présente des risques d'électrisation, d'électrocution, de court-circuit, d'arc électrique et d'incendie. Le dimensionnement et l'installation doivent être réalisés conformément aux règles et normes applicables et, lorsque nécessaire, par un professionnel qualifié.
Pourquoi choisir le disjoncteur Legrand DX³ 6000 3A courbe D ?
Le disjoncteur Legrand DX³ 6000 3A courbe D 1P combine un format compact de 1 module, un pouvoir de coupure de 6 kA, des bornes à vis et une compatibilité avec les accessoires de la gamme DX³.
Il constitue une solution adaptée pour la protection et le sectionnement de circuits électriques lorsque les caractéristiques de l'installation nécessitent un disjoncteur 3A à courbe D.
