Mais avant de conclure qu’un disjoncteur est HS, il faut vérifier que le problème ne vient pas du circuit ou d’un appareil électrique raccordé.
En effet, un disjoncteur qui saute régulièrement n’est pas nécessairement défectueux : il peut simplement remplir son rôle en détectant une surcharge ou un court-circuit.
Alors, comment reconnaître un disjoncteur défectueux ? Quels sont les signes à surveiller ? Et quand faut-il envisager son remplacement ?
Voici les principaux éléments à connaître.
À quoi sert un disjoncteur ?
Dans un tableau électrique, le disjoncteur divisionnaire protège un circuit contre les surintensités.
Il intervient principalement en cas de :
surcharge, lorsque le courant devient trop important pendant une certaine durée ;
court-circuit, lorsqu’une forte surintensité apparaît brutalement.
Chaque circuit possède une protection adaptée à son usage et à la section de ses conducteurs.
On retrouve par exemple couramment :
Disjoncteur 10A ou 16A → éclairage
Disjoncteur 16A ou 20A → prises selon le circuit
Disjoncteur 20A → certains circuits spécialisés
Disjoncteur 32A → plaques de cuisson dans une configuration résidentielle courante
Un disjoncteur est donc un organe essentiel de sécurité. Un appareil réellement défectueux doit être remplacé par un matériel adapté.

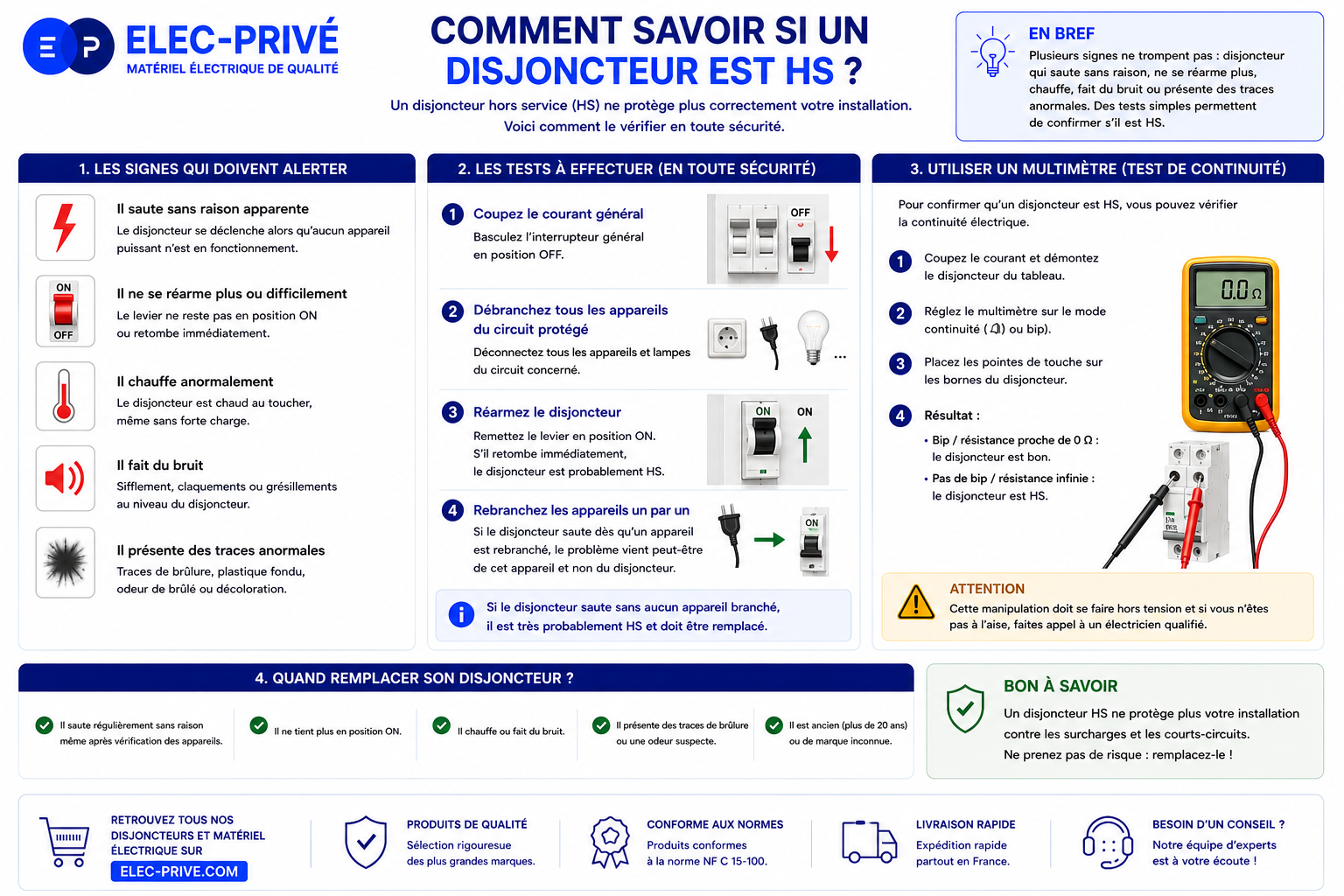

Quels sont les signes d’un disjoncteur potentiellement HS ?
Plusieurs symptômes peuvent faire penser à un disjoncteur défectueux :
il ne reste plus en position enclenchée ;
sa manette fonctionne anormalement ;
il déclenche sans cause apparente ;
il présente des traces de chauffe ;
une odeur de brûlé apparaît dans le tableau ;
son boîtier est déformé ou noirci ;
des bruits inhabituels apparaissent ;
le circuit n’est plus alimenté alors que le disjoncteur semble enclenché.
Attention : aucun de ces symptômes ne permet à lui seul de conclure avec certitude que le disjoncteur est HS. Le circuit et les équipements raccordés doivent également être contrôlés.
Un disjoncteur qui saute est-il forcément HS ?
Non.
C’est même souvent l’inverse : un disjoncteur qui déclenche peut être en train de remplir correctement sa fonction de protection.
Par exemple, si plusieurs appareils puissants sont utilisés simultanément sur le même circuit, une surcharge peut apparaître.
Le disjoncteur déclenche alors pour protéger les conducteurs.
De même, un appareil présentant un court-circuit peut faire déclencher instantanément son disjoncteur.
Avant de remplacer la protection, il faut donc rechercher pourquoi elle déclenche.
Pourquoi mon disjoncteur ne se réarme plus ?
Un disjoncteur qui refuse de rester enclenché peut avoir plusieurs causes.
Un défaut est toujours présent
Un court-circuit ou une autre anomalie peut être présent sur le circuit. Le disjoncteur déclenche alors à nouveau dès sa remise sous tension.
Un appareil raccordé est défectueux
Un équipement branché sur le circuit peut provoquer le déclenchement.
Le mécanisme du disjoncteur est endommagé
Dans certains cas, le mécanisme interne peut effectivement être défectueux et empêcher le maintien de la manette en position de fonctionnement.
Il ne faut donc pas forcer la manette ou tenter de la maintenir mécaniquement.
Le disjoncteur reste enclenché mais il n’y a plus de courant
Un autre symptôme possible est :
disjoncteur en position marche, mais circuit non alimenté.
Plusieurs causes sont possibles :
mauvais raccordement ;
conducteur desserré ;
connexion détériorée ;
problème ailleurs sur le circuit ;
défaut d’alimentation en amont ;
disjoncteur défectueux.
Il ne faut pas conclure automatiquement que le disjoncteur est responsable.
Un diagnostic nécessite généralement des mesures électriques appropriées.
Un disjoncteur qui chauffe est-il défectueux ?
Un léger échauffement peut exister dans certains appareils électriques en fonctionnement, mais un disjoncteur anormalement chaud doit attirer l’attention.
Un échauffement important peut notamment être lié à :
une connexion mal serrée ;
un mauvais contact ;
une charge importante ;
une borne détériorée ;
un conducteur mal raccordé ;
un appareil endommagé.
Si vous constatez également une odeur de plastique chaud, une déformation ou des traces de brunissement, la situation doit être prise au sérieux.
Le problème peut se situer sur le disjoncteur, mais également au niveau de son raccordement.
Disjoncteur noirci ou fondu : que faire ?
Un disjoncteur présentant :
des traces noires,
du plastique fondu,
une déformation,
une odeur de brûlé
ou des signes évidents de surchauffe doit être considéré comme présentant une anomalie sérieuse.
N’utilisez pas normalement le circuit dans cet état.
Le problème doit être contrôlé par une personne qualifiée.
Il ne suffit pas nécessairement de remplacer uniquement le disjoncteur : les conducteurs, les bornes, le peigne d’alimentation et les autres éléments à proximité peuvent également avoir été endommagés par l’échauffement.
Un disjoncteur peut-il s’user avec le temps ?
Oui.
Un disjoncteur est un appareil électromécanique et ses composants peuvent vieillir.
Son vieillissement peut notamment être influencé par :
son âge ;
de nombreux déclenchements ;
des conditions de fonctionnement difficiles ;
des températures élevées ;
des connexions défectueuses ;
des surintensités importantes ;
une détérioration mécanique.
Cela ne signifie toutefois pas qu’un disjoncteur doit être remplacé automatiquement après un nombre déterminé d’années.
Son état et son fonctionnement doivent être évalués.
Un vieux disjoncteur doit-il forcément être changé ?
Pas uniquement parce qu’il est ancien.
L’âge du tableau peut néanmoins justifier un contrôle général de l’installation, notamment si celle-ci a été modifiée plusieurs fois ou présente des appareillages vieillissants.
Un matériel ancien peut également ne plus correspondre aux besoins ou aux caractéristiques actuelles de l’installation.
Un professionnel pourra vérifier l’état des protections et déterminer si une rénovation est nécessaire.
Comment différencier un disjoncteur HS d’un court-circuit ?
Les symptômes peuvent parfois être similaires.
Par exemple, un disjoncteur qui retombe immédiatement peut être :
défectueux
ou
en train de détecter un véritable court-circuit.
Il ne faut donc pas le remplacer au hasard pour « essayer ».
La vérification doit permettre de déterminer si le défaut provient :
du disjoncteur lui-même ;
du circuit ;
ou
d’un équipement raccordé au circuit.
Cette recherche nécessite parfois des appareils de mesure et une isolation méthodique des différentes parties de l’installation.
Comment savoir si le problème vient d’un appareil ?
Un indice important est la répétition du problème avec un appareil précis.
Par exemple :
le circuit fonctionne normalement → le four est mis en marche → le disjoncteur déclenche.
L’appareil ou son circuit devient alors une piste évidente.
Cela peut également concerner :
lave-linge ;
lave-vaisselle ;
radiateur ;
chauffe-eau ;
four ;
sèche-linge ;
petit électroménager ;
équipement extérieur.
Pour les appareils amovibles normalement accessibles, les débrancher peut permettre d’observer si le problème disparaît.
Il ne faut toutefois pas démonter un équipement ou manipuler des conducteurs sous tension pour réaliser ce test.
Comment tester un disjoncteur ?
La vérification fiable d’un disjoncteur ne consiste pas simplement à regarder sa manette.
Un professionnel peut notamment effectuer des mesures électriques afin de contrôler la présence de tension et le fonctionnement du circuit, puis déterminer si le disjoncteur assure correctement la continuité et la coupure attendues.
Des essais plus poussés peuvent nécessiter un matériel spécifique.
Attention
Effectuer des mesures directement dans un tableau électrique peut exposer à des parties sous tension.
Ce type de diagnostic doit être réalisé par une personne disposant des compétences, du matériel de mesure et des équipements de protection appropriés.
Peut-on tester un disjoncteur avec un multimètre ?
Un multimètre peut faire partie des instruments utilisés par un professionnel pour effectuer certaines vérifications électriques.
Cependant, mesurer directement dans un tableau sous tension présente un risque important.
Une mauvaise position du multimètre, une mauvaise utilisation des pointes de touche ou un contact accidentel peut entraîner un court-circuit, un arc électrique ou une électrisation.
Pour un particulier non formé, il est préférable de ne pas ouvrir le tableau pour effectuer ce type de mesure.
Le bouton Test permet-il de tester un disjoncteur ?
Un disjoncteur divisionnaire classique ne possède généralement pas de bouton Test différentiel.
Le bouton marqué T ou Test se rencontre notamment sur les interrupteurs différentiels et certains dispositifs différentiels.
Il sert à vérifier le fonctionnement du mécanisme différentiel selon la procédure prévue par le fabricant.
Il faut donc éviter de confondre :
disjoncteur divisionnaire
et
interrupteur différentiel.
Ce sont deux appareils différents.
Disjoncteur ou interrupteur différentiel HS ?
Avant de remplacer un appareil du tableau, identifiez celui qui pose problème.
Disjoncteur divisionnaire
Il protège principalement contre les surcharges et courts-circuits.
Interrupteur différentiel
Il détecte notamment les courants de fuite et participe à la protection des personnes.
Si l’interrupteur différentiel déclenche, le problème peut provenir d’un défaut d’isolement sur n’importe lequel des circuits qu’il protège.
Ce n’est donc pas nécessairement le différentiel lui-même qui est défectueux.
Un disjoncteur peut-il être HS sans sauter ?
Oui, une défaillance ne se traduit pas obligatoirement par des déclenchements répétés.
Par exemple, un problème mécanique ou un mauvais contact interne pourrait empêcher l’alimentation correcte du circuit alors que la manette semble en position marche.
C’est notamment pour cette raison qu’un diagnostic ne doit pas reposer uniquement sur la position visuelle du levier.
Peut-on remplacer soi-même un disjoncteur ?
Le remplacement d’un disjoncteur implique une intervention à l’intérieur du tableau électrique.
Il faut notamment :
identifier précisément le circuit ;
mettre l’installation en sécurité ;
vérifier l’absence de tension selon les procédures appropriées ;
choisir une protection compatible ;
respecter les raccordements ;
contrôler l’état des conducteurs et du système d’alimentation ;
respecter les couples de serrage et instructions du fabricant.
Une erreur peut entraîner un risque d’électrisation, de court-circuit, d’échauffement ou d’incendie.
Si vous ne possédez pas les compétences nécessaires, faites intervenir un électricien qualifié.
Peut-on remplacer un disjoncteur par un calibre supérieur ?
Pas simplement parce qu’il déclenche ou semble défectueux.
Si un circuit est protégé par un disjoncteur 16A, il ne faut pas installer automatiquement un 20A à sa place.
Le calibre dépend notamment :
de la section des conducteurs ;
du type de circuit ;
des conditions d’installation ;
des prescriptions applicables.
Si un disjoncteur doit être remplacé parce qu’il est réellement défectueux, il faut installer une protection présentant les caractéristiques adaptées au circuit.
Augmenter le calibre sans vérification peut compromettre la protection des conducteurs.
Faut-il remplacer un disjoncteur par la même marque ?
Dans un tableau électrique, la compatibilité entre les différents éléments est importante, notamment avec :
le peigne d’alimentation ;
les bornes ;
les accessoires ;
les systèmes de raccordement ;
les dispositifs associés.
Il ne faut donc pas considérer tous les disjoncteurs modulaires comme interchangeables simplement parce qu’ils possèdent la même largeur et le même calibre.
Il convient de respecter les indications et compatibilités prévues par les fabricants.
Quels signes nécessitent une intervention rapide ?
Certains symptômes doivent conduire à ne plus utiliser normalement le circuit concerné :
SymptômeAction recommandée
Odeur de brûléFaire contrôler rapidement l’installation
Disjoncteur noirciNe pas continuer à utiliser normalement le circuit
Plastique fonduIntervention nécessaire
Crépitements dans le tableauFaire contrôler le tableau
Échauffement anormalRechercher rapidement la cause
Déclenchement immédiat répétéNe pas insister sur le réarmement
Manette cassée ou bloquéeFaire contrôler/remplacer l’appareil
En présence de fumée ou d’un début d’incendie, la priorité est la sécurité des personnes et l’appel aux services d’urgence appropriés.
Un disjoncteur neuf peut-il être défectueux ?
C’est possible, même si ce n’est pas la première hypothèse à retenir.
Un problème observé juste après le remplacement d’un disjoncteur peut également provenir :
d’un mauvais raccordement ;
d’un mauvais serrage ;
d’un calibre inadapté ;
d’un défaut déjà présent sur le circuit ;
d’une incompatibilité avec certains éléments du tableau.
Le fait qu’un disjoncteur soit neuf ne dispense donc pas de contrôler l’installation.
Quand faut-il remplacer un disjoncteur ?
Son remplacement peut notamment être nécessaire lorsqu’un diagnostic confirme :
un mécanisme défectueux ;
des contacts internes endommagés ;
un appareil ayant subi une forte détérioration ;
une manette cassée ;
des traces de chauffe importantes ;
un fonctionnement ne correspondant plus à ses caractéristiques.
Le remplacement doit être accompagné d’une recherche de la cause initiale lorsqu’une surchauffe ou une détérioration est constatée.
Installer un appareil neuf sans corriger une connexion défectueuse pourrait conduire au même problème.
Tableau récapitulatif : mon disjoncteur est-il HS ?
SymptômeDisjoncteur HS ?
Il saute avec trop d’appareilsPas forcément : surcharge possible
Il saute avec un appareil précisAppareil ou circuit à contrôler
Il retombe immédiatementCourt-circuit/défaut possible avant de suspecter le disjoncteur
Il reste enclenché mais le circuit n’est plus alimentéDisjoncteur ou circuit à contrôler
Manette casséeDéfaillance mécanique probable
Boîtier noirci ou fonduAnomalie sérieuse, contrôle nécessaire
Odeur de brûléIntervention nécessaire
Il chauffe fortementConnexion, charge ou appareil à contrôler
Il déclenche souventNe signifie pas automatiquement qu’il est HS
En résumé : comment savoir si un disjoncteur est défectueux ?
Un disjoncteur peut être considéré comme potentiellement HS lorsqu’il présente un défaut mécanique, des traces importantes de détérioration ou lorsque des contrôles électriques confirment qu’il ne fonctionne plus correctement.
Mais la règle essentielle à retenir est :
Un disjoncteur qui saute n’est pas forcément un disjoncteur HS.
Il peut simplement détecter une surcharge ou un court-circuit sur le circuit qu’il protège.
Avant de remplacer un disjoncteur, il faut donc vérifier l’installation et rechercher l’origine du problème. Et si le remplacement est nécessaire, n’augmentez jamais arbitrairement son calibre : la nouvelle protection doit rester adaptée au circuit et à la section des conducteurs.
⚠️ Important : sécurité électrique
Toute intervention ou mesure à l’intérieur d’un tableau électrique présente des risques d’électrisation, d’électrocution, d’arc électrique et d’incendie. Respectez les prescriptions applicables, notamment celles de la NF C 15-100, les notices des fabricants et les procédures de mise en sécurité.
En présence d’une odeur de brûlé, de fumée, de traces de chauffe, de plastique fondu ou de crépitements, n’utilisez plus normalement le circuit concerné et faites contrôler l’installation.
Les informations présentées dans cet article ont une vocation informative et ne remplacent pas un diagnostic effectué sur place. En cas de doute ou lorsqu’une intervention dans le tableau est nécessaire, faites appel à un électricien qualifié.
